红外线式(非接触)外出按钮系列
  SI-10/12/15/18 (单颗开关)
SI-20/60/80/22/62/82/25/65/85/68/88
 (含面板)
SI -         20
(种类) (面板规格)
种类:

SW 为机械式开关
SI 为红外线式感应

规格:
10/12/15/18
20/22/25
60/62/65/68
80/82/85/88
开关不含任何面板
为门框面板
面板
面板
范例:

SI-25  此为红外线式开关附门框用面板。





sw-series

红外线式:


SUS304材质不锈钢面板设计,抗酸碱,坚固耐用。

SI-10为超小型红外线侦测器,可当门禁外出按钮用,也可应用在自动化控制侦测用。
适合空心门框及埋入式电气盒使用,使用电压DC12V~24V±10%。
图文标示说明全世界通用。
侦测器正面具有防水设计,防水等级IP65以上。
感应距离可调4~15cm,感应距离稳定。
可调开门时间(RELAY动作时间)0.5~20秒,输出状态可调整成暂态或常态(像开关)。
采用特殊设计,不受外在红外光干扰。
操作温度:-10℃~70℃,湿度85%Rh max。
最大耐电流:1A@30VDC 常闭及常开点输出。

面板尺寸:

SI-20尺寸:115X39X26(mm)
SI-60尺寸:115X70X26(mm)
SI-80尺寸:86X86X26(mm)

重量:

SI-10: 10g
SI-12: 21g
SI-15: 24g
SI-18: 50g
SI-20: 75g
SI-60: 105g
SI-80: 100g


尺寸图:

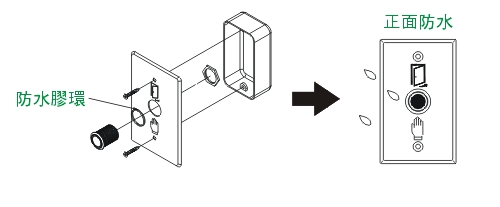

防水說明:
